SCADAとは

• SCADAの役割

  SCADAは実際に設備を動かすPLC（プログラマブルロジックコントローラー）やRTU（遠隔監視制御装置）を監視、必要に応じて設定を変えるなどして制御を行うものです。また、データをもとに現場と経営側とをつなぎ生産性を高める非常に重要な役割を持ちます。

• 分散制御システム
  （DCS）とは

  言葉通り役割の異なった機器が、それぞれの場所に分散し制御するDCS。ネットワークではなく複数のコントローラ・機器本体同士が、相互に監視し合うシステムで、大規模プラントの操業を実現します。SCADAのような中継システムを経由することもあります。

• SCADAとDCSの
  違い

  1番の違いはネットワークの違いです。SCADAは汎用PCからPLCなどの制御機器と通信接続する監視制御システム。DCSと比較して低コストで導入可能です。一方のDCSは、機器同士を直接繋ぎ、機器同士が互いに監視し運用します。

• HMIとSCADA

  HMIとはヒューマンマシンインターフェイスのことで、タッチパネルが中心となり格段に進化してきました。しかしロギング等、データ解析は別のPCを介しての操作が必要となり一連の流れでの操作というわけにはいきません。そこで中継システムとしてSCADAを活用します。

SCADA（監視制御システム）の構成を詳しく知る

1．入力：「各種センサー」「作業端末」ほか

2．監視・制御：「PLC」・「RTU」

3．表示・管理：「HMI」「監視制御システム」

4．通信基盤：「TCP/IP」ほか

SCADAが果たす役割を詳しく知る

国内事例

廃棄物処理事業

半導体製造メーカー

蒸着製品製造メーカー

海外事例

SCADAは現場側と経営側の中間をつなぐ

スマートファクトリーを目指して

SCADAのセキュリティ脆弱性について

• サイバー攻撃に強い設備や工場を実現するには

  PA・FA・BAにおける、設備や工場のOT制御システムセキュリティ対策を実施するためには、株式会社ＩＣＳ研究所　村上正志氏の提唱するように、「IEC62443」、「NIST SP800」、「ISA-99」に出てくるセキュリティ対策に関する知識を備えておくことが非常に重要です。

• IEC62443

  国際電気標準会議（IEC）の産業制御システムセキュリティ標準規格。7つの基本要件認証、アクセス権のコントロール、データの完全性、機密性など、基本設定の段階から制御システムゾーン区分とセキュリティレベル定義を実施することで、セキュリティ要件が明確になります。

• NIST SP800

  アメリカ国立標準技術研究所（NIST）内でコンピューターセキュリティに関する研究の各文書を発行するCSDによるレポート。SP800シリーズでは、セキュリティマネジメントから対策状況の評価する指標まで幅広く網羅され、民間企業やセキュリティ担当者にとって有益な文書です。

• ISA-99

  制御系システムのサイバー・セキュリティ管理システムの構築に関する標準。電子的に安全なシステムとセキュリティを実装し、関連情報を確立させることが主な目的です。ネットワーク結合された複雑な制御系システムに対して、適切なセキュリティ対策のレベルを設定し防護することを推奨しています。

SCADAソフト一覧

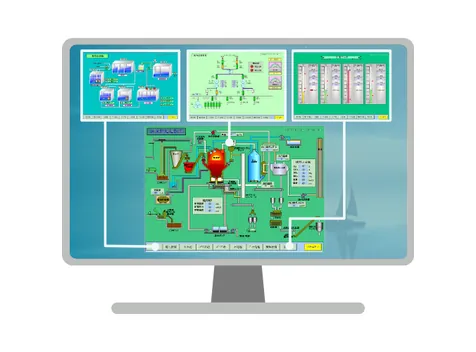

• 看太郎

  株式会社椿本チエインが提供。小規模から大規模システムに至るまで、様々な用途に対応できるSCADA/HMI開発用パッケージソフトウェアです。※2022年12月末日（最終出荷日）をもって販売を終了

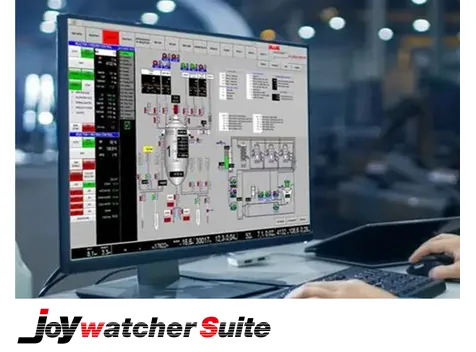

• JoyWatcherSuite

  TOKYO GAS株式会社が提供。短期間・効率・低コストで、現場ニーズを最優先に考えたSCADA/HMI工程監視プラットフォームです。

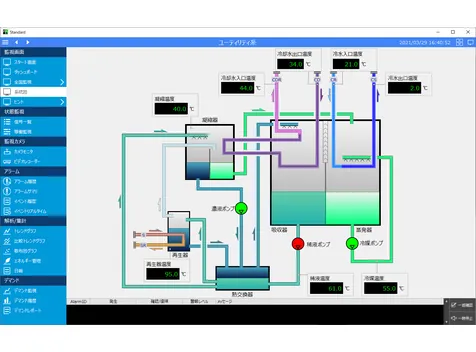

• FA-Panel6

  株式会社ロボティックスウェアが提供。この製品一つで、工場生産ライン・ユーティリティ監視など、開発から運用まで全てをサポートします。

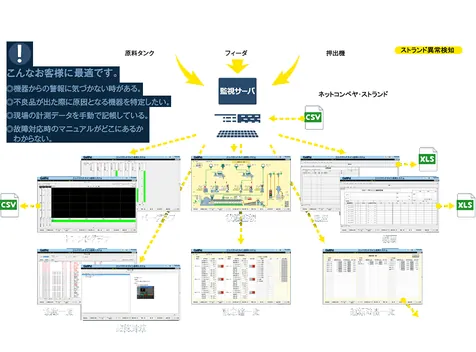

• CraftPad

  株式会社クボタが提供。様々なニーズに合わせた監視制御システムを構築するための、純国産SCADAソフトウェアです。

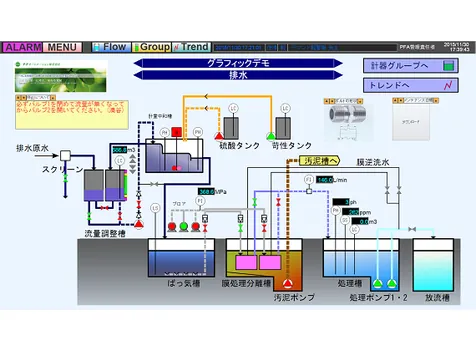

• Plant Data Site

  P・Fオートメーション株式会社が提供。ハードウェアを選ばずパソコン、タブレット、スマホの標準ブラウザで閲覧可能な高性能WEBベースSCADAソフトです。

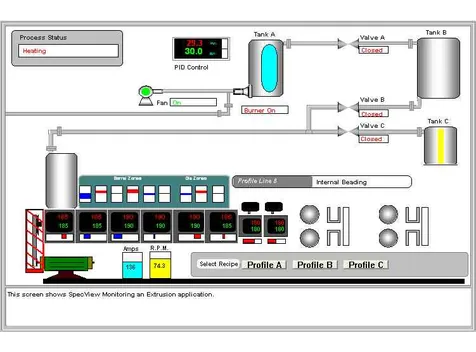

• SPECVIEW

  ステインズ株式会社が提供。Windowsパソコンで使用するSCADA。オートコンフィグレーション機能で、使いたい機器をすぐに画面に表示できます。

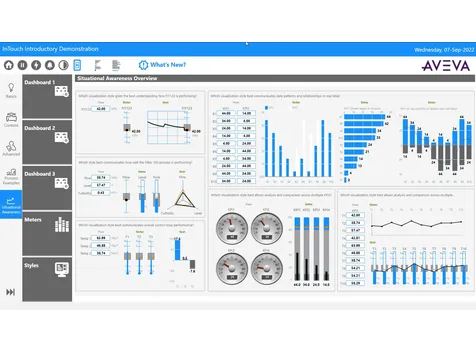

• AVEVA InTouch HMI
  （旧製品名 : Wonderware InTouch）

  キヤノンITソリューションズ株式会社が提供。WindowsOS上で簡単に開発でき、産業オートメーション業界でグローバルに高い実績を誇る監視制御ツールです。

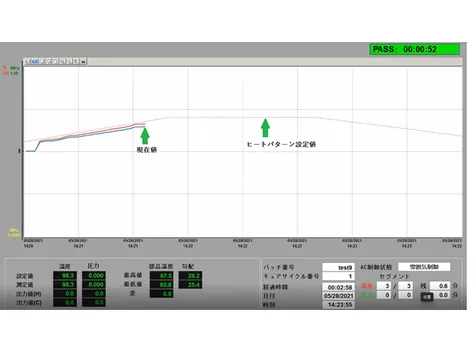

• AVEVA Edge
  （旧製品名 : InduSoft Web Studio）

  株式会社エム・エックス・テクノロジーズが提供。多彩な機能が実装されていて、様々な業界に適合するWEB型SCADAソフトです。

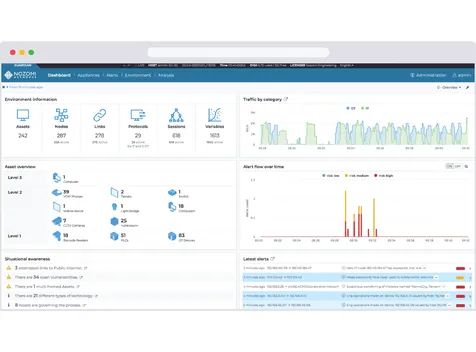

• SCADAguardian

  株式会社昭電が提供。制御管理の試算管理データの拾い出しや脆弱性の評価を行い、自動学習するネットワーク可視化ソリューションです。

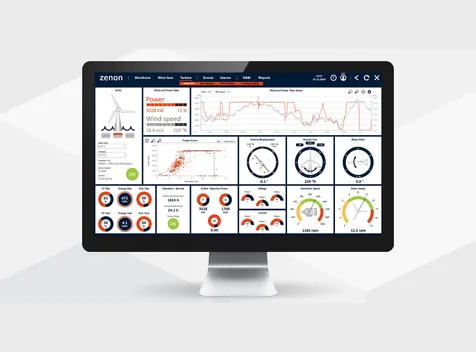

• zenon

  株式会社リンクスが取り扱い、オーストリアのメーカーCOPA-DATA社が提供。外部ツールとの連携機能も備えるソフトウェアプラットフォームです。

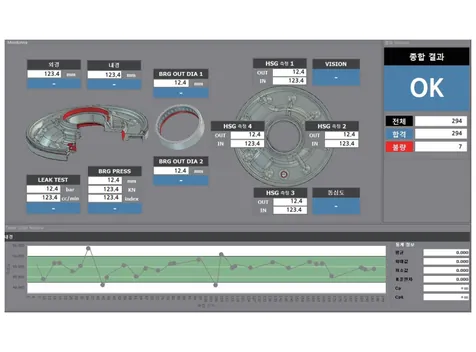

• X-SCADA

  株式会社UNIARKが提供。新しい技術を集約した革新的な産業自動化ソフトウェアの開発ソリューション。多くのFA制御機器との超高速通信が可能です。

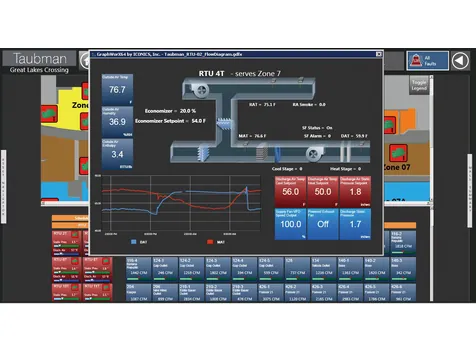

• MC Works64

  三菱電機株式会社が提供。多数のFA機器に加えて、機能を多数備えた監視制御システムでソリューションの可視化・分析・改善が可能です。

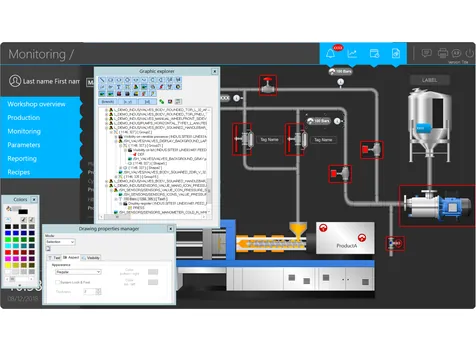

• PcVue

  株式会社PcVueJapanが提供。アプリケーション開発の時間を最小限にするためのテンプレートとインスタンスに基づくツールが特徴的です。

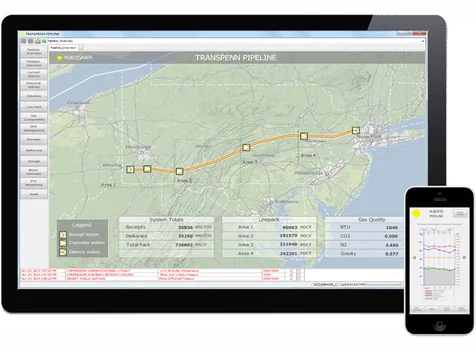

• SCADAソフトウェア (FAST/TOOLS)

  横河電機株式会社が提供。高性能、高可用性、幅広いスケーラビリティを誇り、TCOを最小限に抑えROIを最大化することに貢献します。

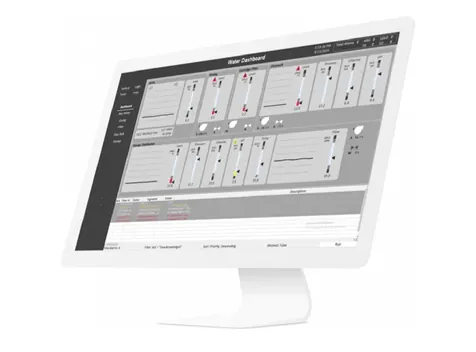

• iFIX

  協立電機株式会社が提供。大量のデータの監視・制御用に、わかりやすい操作画面を簡単に開発できるHMI/SCADAソフトです。

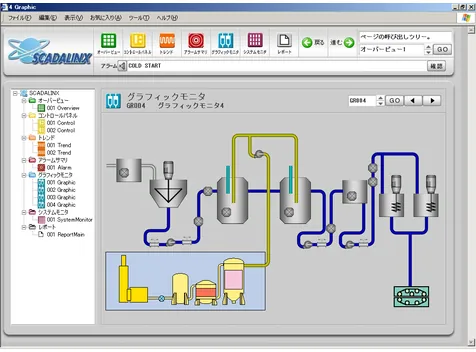

• SCADALINX

  株式会社エム・システム技研が提供。イントラネットを介してWEBブラウザによる監視・操作機能を提供するクライアント/サーバーシステムです。

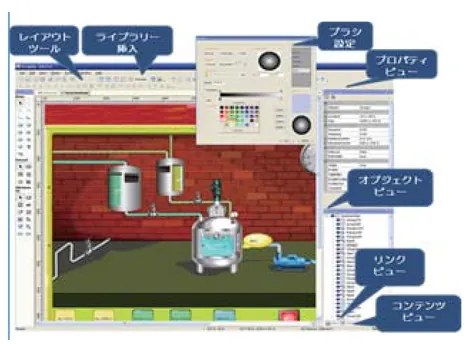

• KingSCADA

  イーエムキューブ株式会社が取り扱い、WellingTech社が提供。オールインワンのSCADAサーバ1台とPLCシステムで構成され、複数台・複数種類のPLCが接続できます。

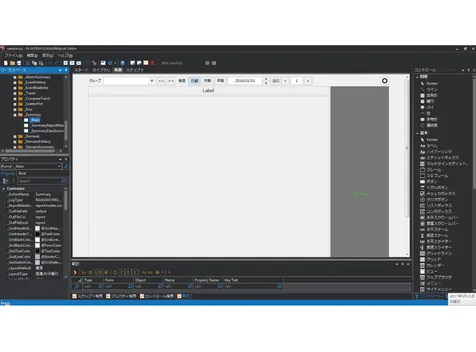

• SCADALINXpro

  本格システムエンジニア向けのHMI総合ツールであるSCADALINXpro。グラフィック機能が充実していて、自由度の高い運用を可能にしてくれます。遠隔監視や工場生産ラインなどのモニタリングをサポートしてくれるソフトウェアです。

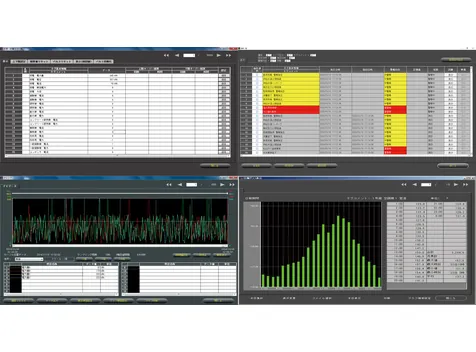

• SA1

  産業や工場向けの監視システムであるSA1は、生産管理やエネルギー管理に特化したソフトです。トータルモニタリング機能があるため、監視データをもとにして、コストの削減や効率化に必要な制御、遠隔操作、拡張など複数の機能を活用できます。

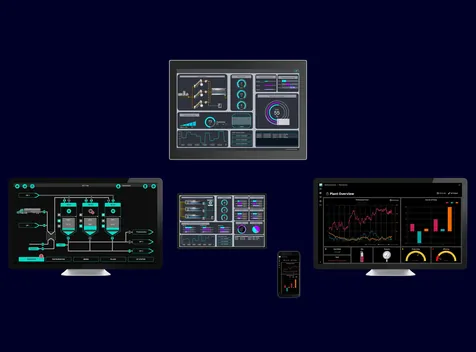

• SIMATIC SCADAシステム

  工場やインフラストラクチャーアプリケーションなどのデータ管理を行えるのがSIMATIC SCADAシステムです。モニタリングを行い、データを収集して作業環境改善に役立てられるシステム。様々なインターフェイスに対応しているオープン性の高さも魅力です。

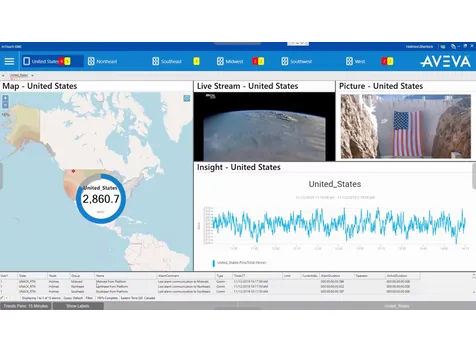

• AVEVA System Platform

  AVEVAが提供しているSCADA「AVEVA System Platform」を紹介します。

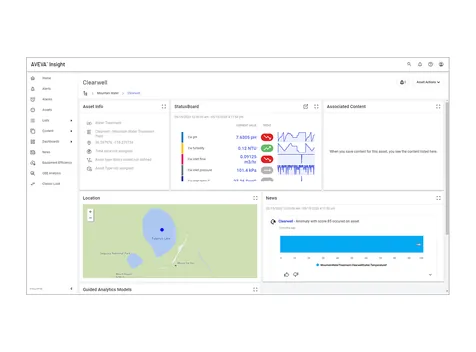

• AVEVA Insight

  AVEVAが提供しているSCADA「AVEVA Insight」を紹介します。

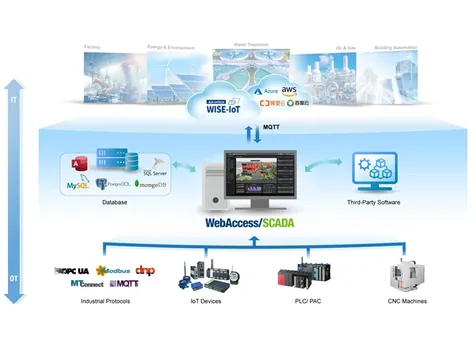

• WebAccess

  アドバンテックが提供しているSCADAソフト「WebAccess」を紹介します。

• GENESIS64

  三菱電機株式会社が提供しているSCADAソフト「GENESIS64」を紹介します。

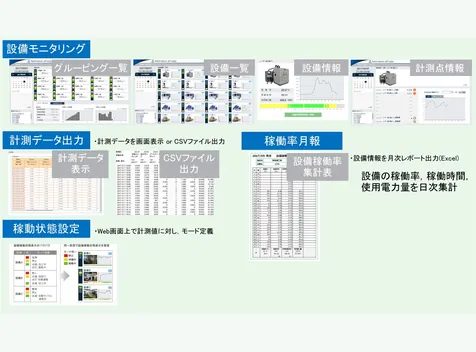

• Netmation eFinder

  MHIパワーコントロールシステムズが提供しているSCADAソフト「Netmation eFinder」を紹介します。

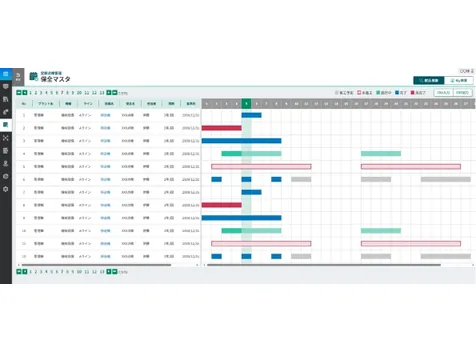

• SmartFAM

  日立産業制御ソリューションズが提供している「SmartFAM」を紹介します。

【業界別】SCADAの活用方法と導入事例

•

  産業・製造業・食品のSCADA活用

  大手自動車メーカーのボディー技術統括室にて、製造工程で乱立する情報を分かりやすく見える化するために活用。

  食品業界でも、加工食品の分野では難易度が高いとされている自動化に向けて、MES、SCADA、PLCシステム技術の人材を中途採用するなど重要視されています。

•

  医薬品メーカーのSCADA活用

  大手製薬会社が、医療業界でのデータインティグリティ（データの完全性に対する担保）や、パラメトリックリリース（医療品の安全性保証）のために、デジタル化に伴うデータの信頼性を確保する必要が出てきたため、SCADAシステムを導入するケースも増えています。

•

  ビル管理のSCADA活用

  某オフィスビルにて、入居者にとっては最適な環境かつ省エネ性能の高い高層ビルを建設を目指しシステムを導入。

  空調の発停やスケジュールなど、テナント側の端末から利用できるなどの利便性向上、さらに建物管理者の業務効率化につながります。

•

  インフラ・公共関係のSCADA活用

  インフラストラクチャーは人々の生活に密接しており、それは当然、国内に限ることではありません。

  ヨーロッパでも空港の滑走路の自動安全コントロールシステム、道路交通の流れを管理するソリューション、トンネル環境および安全管理システムなどSCADAは活用されています。

•

  電力・エネルギーのSCADA活用

  2019年6月、日本とオランダの企業が協業することが発表され、電力インフラ+サイバーセキュリティ対策も充実させた強い監視制御システムをつくり、本格的に海外運用を目指すとしています。

  電力機器は長期使用の関係で古い機器を使うため、セキュリティの対策が必要とされています。

•

  交通・鉄道のSCADA活用

  国内の新幹線は主に3つのシステムで構成されています。

  中央計算機システム、伝送システム、変電所連動システムの３つが主で、さらに、各制御装置を2重化にすることで、24時間稼働に対応する信頼性の高いシステムを構築できます。

•

  排水・給水プラントのSCADA活用

  広大な土地における給排水処理施設の遠隔モニターや制御装置を設置し、莫大な範囲に及ぶ情報（水の収集、排水、処理、給水、モニタリング等）を効率的に対応できるシステムとしてSCADAを活用。

  投資以上のリターンをもたらし、ハイレベルなサービスを実現しています。

•

  半導体製造のSCADA活用

  SCADAは半導体製造の現場でも活用されています。生産ラインの様々な機器からデータを収集して一元管理することで、生産状況を正確に把握、制御しています。

  SCADAの活用は生産ラインの制御や生産性の向上、国際的な競争力の強化にまで関わってきます。

•

  パイプライン設備のSCADA活用

  流体などを輸送・供給するパイプラインは、公共性の高い事業である場合が多く、SCADAの活用による正確な運用が求められます。異常値が検出されると、例えば、水位を一定水準に保つようコントロールが行われるなど、システムの制御まで行われています。

•

  教育業界のSCADA活用

  かつて「ものづくり大国」と呼ばれた日本も、今では人材不足が深刻化しています。ものづくり産業の再起として期待されているのが、教育業界での即戦力となる人材の育成です。

  実際にSCADAシステムを教材として授業に取り入れている学校も登場しており、即戦力となる人材育成やものづくりを志す人材発掘の役割が求められています。

IIoT新時代で注目度の増す
監視制御システム（SCADA）の未来トピックス

• TOPICS 01

  SCADAはどうなる？
  第4次産業革命がもたらす
  制御システムの未来

  近年、欧州を中心に大きくその役割を拡大しているSCADA。日本でも「IIoTソフトウェアプラットフォーム」として、SCADAが認識される未来は予見されているだけに、今後の国内でのSCADAの役割にも注目が集まります。

• TOPICS 02

  SCADAの国内シェアと海外シェア

  2019年時点でSCADAのシェアを押さえているのはIntellution社とWonderware社が主になっています。しかし、今後さまざまな分野での導入が見込まれるSCADAがどのようにシェア拡大・分散、多様化されていくのかにも注目です。

• TOPICS 03

  SCADAを狙ったサイバー攻撃
  「Sandworm」とは？

  2014年にWindows OSで見つかった、ロシアのサイバー攻撃集団「Sandworm Team」によるSCADAをターゲットとしたゼロデイ攻撃。SCADAに注目が集まるなかで、注視すべき脆弱性・セキュリティに関しても知識を備えておく必要があります。

• TOPICS 04

  SCADAは安全？
  ICSのセキュリティ現状と未来予想

  産業用制御システム（ICS）におけるセキュリティの重要性は常々掲げられていた課題。外部通信との連動やネットワーク化も進むSCADAを運用していくなかで、必ずケアしていかなければいけないセキュリティ問題を知っておきましょう。

• TOPICS 05

  TEPCO IEC×コンピュマティカ　
  災害＆サイバーに強い
  電力用SCADAの展望

  災害大国・日本だからこそ重要視される電力用SCADAにおける災害対策とは？エネルギー系統の監視制御も担うSCADAが、サイバー攻撃にあった場合のリスクは甚大なもの。より広域での利用が推進されるSCADAにおいて重要なリスクと対策について解説します。

• TOPICS 06

  自動車・製薬・飲食料品
  3業界に特化したSCADAでIIoT（産業向けIoT）の構築に力を注ぐリンクスとは？

  SCADAの多様性や汎用性に注目し、COPA-DATA社のSCADA「ZENON（ゼノン）」を活用して、自動車、製薬、飲食料品産業にSCADAを展開していくことを発表した株式会社リンクス。SCADAの今後の広がりや、リンクスの経営理念・ビジョンについて紹介します。

• TOPICS 07

  東京電力パワーグリッドが
  海外輸出を本格化する次世代監視制御システム（SCADA）とは？

  東京電力パワーグリット株式会社が自社で開発したSCADAを海外に輸出するという目的で設立した「TEPCO IEC」が開発するSCADAシステム。TEPCO IECのSCADAにコンピュマティカ社のセキュリティを導入。国際標準の対策を適用できるようにしたSCADAで、本格化に海外輸出を目指す東電PGの今後の展望を解説します。

• TOPICS 08

  IT、OT、ETの融合を目指すSCADAシステム、横河SCADAソフトウェア (FAST/TOOLS）とは？

  広域分散監視SCADAソフトウェアとして、高度な自動化・情報の可視化ソリューションを提供する横河電機。高性能、高可用性、幅広いスケーラビリティ、プラットフォーム独立性を兼ね備え、総所有コスト（TCO）を最小限に抑え、投資収益率（ROI）を最大化するアプリケーションについて解説します。

• TOPICS 09

  ICSのセキュリティ監視とは？
  ICSのネットワークトラフィックをAIで分析するSCADAguardian

  産業用制御システム（ICS）向けのサイバーセキュリティとネットワーク運用可視化ソリューションを提供してきたNozomi Networks社（スイス）のSCADA guardian。ネットワークとセキュリティを可視化し、AI（人工知能）とDPI（パケット深層分析）、Machine Learning（機械学習）でサポートするIDSを紹介します。

SCADAの基本機能にはどういったものがある？

PLCやRTUと連携できる

状況を分かりやすく「見える化」

トラブル発生をアラームで通知

プロセス値のトレンドグラフを表示

蓄積したデータは分析も可能

レポートも自動で作成

アクセスセキュリティの強化

カメラ映像との接続・表示も可能

FAQ
SCADA導入前によくある質問

• QUESTION 01SCADAの導入にかかる初期費用はどのぐらい？

  製品によって異なりますが、純国産SCADA「JoyWatcher」の費用は開発するためのライセンスとして428,000円、開発したアプリケーションを実行させる本体版ライセンスが128,000円となっています。（2021年5月時点）。製品によってはクライアント数別に料金が設定されているほか、各メーカーで標準仕様も異なるため、料金の安さだけで選ばずにメーカーの信頼性や自社環境との相性、対応力などを比較したうえで検討するのがおすすめです。

• QUESTION 02SCADAにはどんな機能が備わっているの？

  各メーカーのSCADAソフトによって標準機能や追加開発できる機能が異なります。基本機能としては設備を表示・監視するグラフィック機能をはじめ、アラームを監視する機能、プロセス値をトレンド表示する機能、コントロール・グループ機能、帳票機能などがあります。SCADAの機能を使いこなすには操作性も重要になってくるため、ソフトを選ぶ際は使い勝手が良いかどうかも注目したいポイントです。

• QUESTION 03購入する前にSCADAの機能を体験できる？

  一部のメーカーのソフトは、購入前に体験版やお試し版を無料でダウンロードできます。体験版で使用可能な機能の内容や時間などはメーカーによってさまざまですが、購入前に機能の操作性や内容を確認できるので導入するソフトを慎重に検討したい企業に最適です。

• QUESTION 04SCADAの対応言語は？

  海外で製造・販売されているSCADAの場合、日本語に対応していない可能性があります。海外で製造されたものでも日本で販売されているものであれば、日本語はもちろん、英語や中国語、タイ語など多言語で作成・開発可能なソフトもあり。対応言語は統一化されていないため、導入する際は対応言語を確認しておきましょう。また、日本語で対応可能な相談窓口が設置されているかも、導入前にチェックしておきたいポイントです。

• QUESTION 05セキュリティに問題はない？

  外部ネットワークと接続する機会が増えているSCADAはサイバー攻撃の標的となるリスクがあるため、環境に応じて最適なシステムの構築やセキュリティ対策が必要です。また、導入するSCADAソフトにセキュリティ設定がついているかも確認しておきましょう。情報セキュリティ対策としては外部からの攻撃に備える技術的対策をはじめ、防犯対策や入退管理などの物理的対策、スタッフ教育やマニュアル作成といった人的対策などがあり、導入前にセキュリティの課題と対策について検討する必要があります。

FAQ
SCADA導入後によくある質問

• QUESTION 01バージョンアップした際の対応は無償？

  商品によって異なりますが基本は有償対応がほとんどで、場合によっては新しいバージョンのものを買い直す必要があります。古いバージョンで作成したものでも、互換動作する場合もあります。

• QUESTION 02故障や不具合の対応はできるのか？ライセンスを入れたパソコンが壊れた、USBキーを無くした場合の対処は？

  保証期間内で有ればUSBキーの不具合は交換対応になる場合がほとんど。パソコンの破損はUSBキーさえあれば問題ありません。また、キー自体を無くしてしまった場合は再発行できないので注意が必要です。

• QUESTION 03接続時によくタイムアウトを起こすことがあるが原因は？

  ネットワーク負荷、ノイズ、機器自体の不良が原因の可能性があります。時間を置いて試すか、原因箇所の切り分けとしてHUBなどを介さずに直接繋いでみるなど試してみると良いです。
